CY2型固定云母电容器（国军标）

特点和用途

该系列产品属于卡子结构，蓝色环氧树脂粉末包封，CP线径向容量，体积小，重量轻，适用于各种电子设备的交、直流的高频振荡线路中。

执行标准

Q/MK20039-2002《CY2型固定云母电容器详细规范》。

工作环境温度范围

-55℃~+85℃

型号命名

     J   CY2   -   1    -   100V   -   D   -    470PF    -    I（J）

     1    2          3            4           5            6               7

   1质量等级：国军标

   2包封卡子结构云母电容器

   3外形尺寸代码

   4额定电压

   5温度系数组别代号

   6标称电容量

   7容量允许偏差等级代号

主要电性能指标

■ 温度系数及容量漂移

温度系数（ac）：D组：（-100~+100）×10-6/K    电容量漂移（βc）：±（0.3%+0.1pF）

■ 耐电压

施加2倍额定电压，电容器无击穿与飞弧。

■ 绝缘电阻

室温：Ri≥1×1011Ω

■ 电容量

CR＞100PF符合精度：O/G(±2%)、I/J(±5%)要求，CR≤100PF符合精度：I/J(±5%)要求。

■ 损耗角正切值

筛选试验

1）温度冲击筛选：低温：-55℃   高温：85℃；高低温度下各保持30分钟；先低温

后高温；循环次数：3次；转换时间小于5分钟。

2）常温潮湿筛选：温度：室温；相对湿度：95~98%；持续时间：48小时。

3）高温负荷筛选：85℃温度下，施加2倍额定电压，持续96小时。

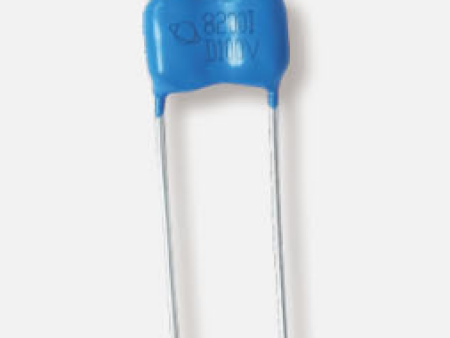

产品外形图

产品参数和外形尺寸
