CY-0、1、2型固定云母电容器（国军标）

特点和用途

该产品属于卡子结构，压塑成型，镀锡铜线轴向引出容量。无功功率大，成本低，生产周期短，适用于无线电接收机、发送和其它电子仪器设备的直流、交流和脉冲电路中。

执行标准

ZZR-Q/MK20020-2000《CY-0、1、2型固定云母电容器详细规范》。

工作环境温度范围

-55℃~+70℃

型号命名

  J   CY   -   0    -   100V   -   D    -   470PF   -     I（J）

  1     2       3            4          5             6               7

   1国军标质量等级

   2压塑型云母电容器

   3外形尺寸代码

   4额定电压

   5温度系数组别代号

   6标称电容量

   7容量允许偏差等级代号

主要电性能指标

■ 温度系数及容量漂移

温度系数（ac）：D组：（-100~+100）×10-6/K      电容量漂移（βc）：±（0.3%+0.1pF）■ 耐电压

施加2倍额定电压，电容器应无击穿与飞弧。

■ 绝缘电阻

室温：Ri≥1×1011Ω

■ 电容量

CR＞100PF符合精度：O/G(±2%)、I/J(±5%)要求，CR≤100PF符合精度：I/J(±5%)要求。

■ 损耗角正切值

筛选试验

    1）温度冲击筛选：低温：-55℃   高温：70℃；高低温度下各保持30分钟；先低温后高温；循环次数：5次；转换时间小于5分钟。

2）潮湿筛选：常温，湿度95%~98%，时间：48h。

3）高温负荷筛选：温度：85℃,施加2倍额定电压，持续时间96h。

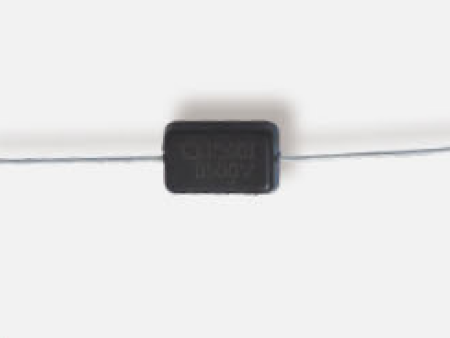

产品外形图

产品参数和外形尺寸
