CYDA80型大功率云母固定电容器（工业级）

特点和用途

该系列产品属于老品结构，环氧树脂灌封，引出片轴向引出容量。具有高频损耗小，容量稳定，工作电压高，功率大等特点，主要用于广播发射机等相关设备中。

执行标准

Q/MK80-2005《CYDA80型大功率云母固定电容器详细规范》

工作环境温度范围

-40℃～+75℃

型号命名

CY         DA         80    -   100V   -    D    -   240   -   I（J）

  1            2            3           4             5          6           7

1   云母电容器分类：CY——云母片装配电容器，

2   结构分类：DA——大功率铜箔卡子结构，

3   外形尺寸代号

4   额定电压

5   温度系数组别代号

6   标称电容量

7   容量允许偏差等级代号

主要电性能指标

■ 耐电压施加

1.8倍额定直流电压，持续时间1s~5s，电容器无击穿、无飞弧。

■ 绝缘电阻

Ri≥1×1010Ω；

■ 电容量

如下表1所示；精度：±2%、±5%；

■ 损耗角正切值

tgδ≤10×10-4

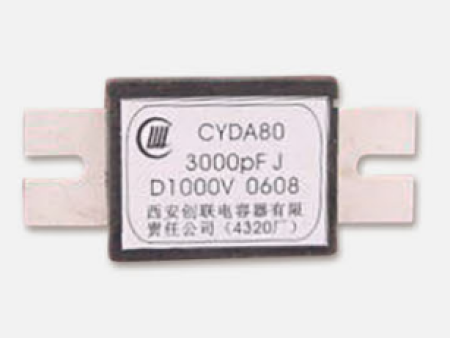

产品外形图

产品参数和外形尺寸
