CY82型云母电容器（工业级）

特点和用途

该系列产品属于独石结构，树脂灌注，轴向引出容量。体积小，容量大，精度高，结构和性能可靠，能在1 V以下的低电平下正常工作，适用于通讯机和航空电子仪表。

执行标准

Q/MK20003-93《CY82型云母电容器详细规范》

工作环境温度范围

-55℃～+85℃

型号命名

   CY         82    -   100V   -    D    -   240   -   I（J）

    1           2             3            4          5           6

1   云母电容器分类：CY——云母片装配电容器

2   结构分类：82——灌注或注塑

3   额定电压

4   温度系数组别代号

5   标称电容量

6   容量允许偏差等级代号

主要电性能指标

■ 耐电压

施加1.8倍额定直流电压，持续时间1s~5s，电容器无击穿、无飞弧。

■ 绝缘电阻

Ri≥1×1010Ω；

■ 电容量

a) 电容量范围：120pF~2700pF；          b) 允许偏差：J（±5%）；

■ 损耗角正切值

tgδ≤10×10-4

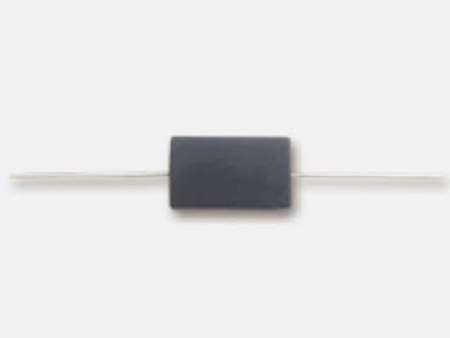

产品外形图

产品参数和外形尺寸
