CYGF型云母固定电容器（工业级）

特点和用途

该系列产品属于独石结构，外壳灌封，径向引出容量。具有体积小，容量大，生产周期短，安装方便，广泛用于无线电接收、发送和其它电子仪器仪表设备的直流、交流和脉冲电路中。

执行标准

Q/MK77-2003《CYGF型云母固定电容器详细规范》

工作环境温度范围

-55℃～+70℃

型号命名

    CY       GF       -1    -   100V   -    D    -   240PF   -   I（J）

     1          2         3            4            5           6             7

1   云母电容器分类：CY——云母片装配电容器

2   结构分类：GF——特殊产品

3   外形尺寸代号

4   额定电压

5   温度系数组别代号

6   标称电容量

7   容量允许偏差等级代号

主要电性能指标

■ 耐电压

额定电压≤500V，施加2倍的直流额定电压；500V＜额定电压≤1500V，施加1.8倍直流额定电压；额定电压＞1500V，施加1.5倍直流额定电压。持续时间1~5s

■ 绝缘电阻

CR≤10000pF, Ri≥1×1010Ω；CR＞10000pF,   Ri·CR≥1000MΩ·μF

■ 电容量

a) 电容量范围见表1；        b) 允许偏差：±2%、±5%、±10%；

■ 损耗角正切值：如下表所示

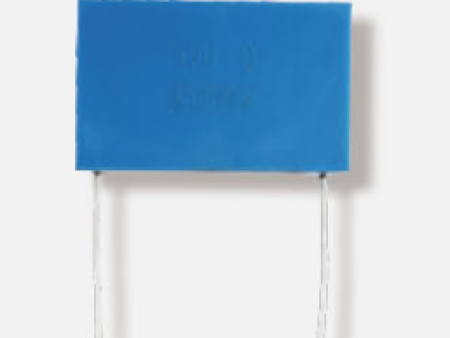

产品外形图

产品参数和外形尺寸
